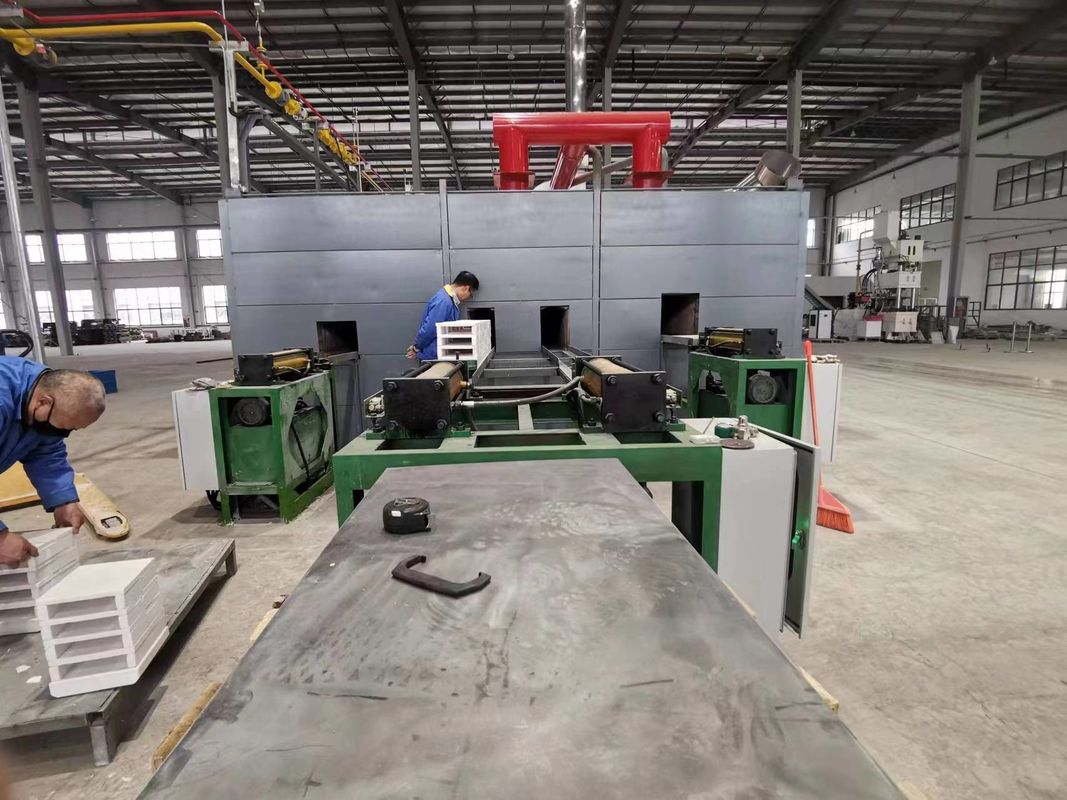

Κούφος με πλάκες πίεσης για τη συγκόλληση ηλεκτρονικών εξαρτημάτων: ακριβής και αξιόπιστος
1Σύντομη επισκόπηση
Στον χώρο της σύγχρονης παραγωγής ηλεκτρονικών ειδών, ο φούρνος με πλάκες έμπνευσης έχει εξελιχθεί σε ένα απαραίτητο εργαλείο για τη συγκόλληση ηλεκτρονικών εξαρτημάτων. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.
Ο φούρνος πιέσεως, γνωστός και ως φούρνος τύπου πιέσεως, λειτουργεί με βάση την αρχή της συνεχούς ροής.συχνά με τη μορφή μικρών τσιπς, πυκνωτές, αντίστοιχοι ή κεραμικά υποστρώματα με εναποθετημένα υλικά, τοποθετούνται σε ειδικά σχεδιασμένες πλάκες ώθησης.Αυτές οι πλάκες σπρώξιμο στη συνέχεια σταδιακά σπρώχνει μέσα από το φούρνο από ένα μηχανικό μηχανισμό σπρώξιμο.
Η ατμόσφαιρα στο εσωτερικό του κλιβάνου είναι επίσης ένας κρίσιμος παράγοντας.σε ορισμένες περιπτώσεις, ένα αδρανές αέριο όπως το άζωτο ή το αργόνο χρησιμοποιείται για να αποτρέψει την οξείδωση των συστατικών κατά τη διάρκεια της συγκόλλησης.μπορεί να εισαχθεί μειωτικό αέριο όπως το υδρογόνο για να διευκολυνθούν ορισμένες χημικές αντιδράσεις που είναι ευεργετικές για τη διαδικασία συγκόλλησης.
Το σχεδιασμό και η λειτουργία του φούρνου με πλάκες σπρώγματος είναι εξαιρετικά αυτοματοποιημένα.και ροή αερίου σε πραγματικό χρόνοΗ αυτοματοποίηση αυτή όχι μόνο εξασφαλίζει σταθερά και αξιόπιστα αποτελέσματα συντρίψεως, αλλά επίσης αυξάνει σημαντικά την παραγωγική απόδοση, καθιστώντας την κατάλληλη για την κατασκευή ηλεκτρονικών προϊόντων μεγάλης κλίμακας.
2. Χαρακτηριστικά
2.1 Ακριβής έλεγχος της θερμοκρασίας
Ένα από τα πιο αξιοσημείωτα χαρακτηριστικά του κλιβάνου με πλάκες για τη συγκόλληση ηλεκτρονικών εξαρτημάτων είναι η ικανότητά του να παρέχει εξαιρετικά ακριβή έλεγχο της θερμοκρασίας.Το σύστημα θέρμανσης πολλαπλών ζωνών επιτρέπει τη δημιουργία περίπλοκων προφίλ θερμοκρασίαςΗ ακρίβεια θερμοκρασίας εντός ± 1°C μπορεί να επιτευχθεί σε πολλούς σύγχρονους φούρνους με πλάκες ώθησης.Αυτή η ακρίβεια είναι ζωτικής σημασίας, καθώς ακόμη και μικρές διακυμάνσεις θερμοκρασίας μπορούν να έχουν σημαντική επίδραση στην ποιότητα και την απόδοση των ηλεκτρονικών εξαρτημάτωνΓια παράδειγμα, στη συγκόλληση κεραμικών πυκνωτών, μια εσφαλμένη θερμοκρασία κατά τη διάρκεια της διαδικασίας συγκόλλησης μπορεί να οδηγήσει σε ασυνεπείς τιμές χωρητικότητας,που είναι απαράδεκτο σε ηλεκτρονικά κυκλώματα υψηλών επιδόσεων.
2.2 Σταθερό περιβάλλον θέρμανσης
Η σχεδίαση του κλιβάνου με τις πλάκες προώθησης εξασφαλίζει ένα σταθερό περιβάλλον θέρμανσης.Αυτό όχι μόνο συμβάλλει στη διατήρηση σταθερής θερμοκρασίας στο εσωτερικό του κλιβάνου αλλά συμβάλλει επίσης στην ενεργειακή απόδοσηΗ ομοιόμορφη κατανομή της θερμότητας μέσα στον θάλαμο του φούρνου, που επιτυγχάνεται με προσεκτική διάταξη των στοιχείων θέρμανσης,διασφαλίζει ότι όλα τα ηλεκτρονικά εξαρτήματα στις πλάκες ώθησης υπόκεινται στις ίδιες συνθήκες θερμοκρασίας κατά τη συγκόλλησηΑυτό είναι απαραίτητο για την παραγωγή εξαρτημάτων με σταθερές ιδιότητες, η οποία είναι βασική απαίτηση στην βιομηχανία ηλεκτρονικών συσκευών.
2.3 Ευέλικτη ώθηση - κίνηση πλάκας
Ο μηχανικός μηχανισμός ώθησης του κλιβάνου με τις πλάκες ώθησης έχει σχεδιαστεί για να εξασφαλίζει ομαλή και συνεπή κίνηση των πλάκων ώθησης.Αυτό είναι σημαντικό επειδή η ξαφνική διακοπή ή οι σπαστικές κινήσεις μπορούν να προκαλέσουν λάθος ευθυγράμμιση των ηλεκτρονικών εξαρτημάτων στις πλάκες ή ακόμη και να καταστρέψουν ευαίσθητα εξαρτήματαΗ ομαλή κίνηση εξασφαλίζει ότι τα εξαρτήματα προχωρούν μέσα από τη ζώνη θέρμανσης με σταθερό ρυθμό, ακολουθώντας με ακρίβεια το προκαθορισμένο προφίλ θερμοκρασίας - χρόνου.Η κίνηση της πλάκας μπορεί να ρυθμιστεί για να ταιριάζει σε διαφορετικές διαδικασίες συγκόλλησηςΓια παράδειγμα, για στοιχεία που απαιτούν μεγαλύτερο χρόνο διαμονής σε μια ορισμένη θερμοκρασία, η ταχύτητα σπρώξεως μπορεί να επιβραδυνθεί.
2.4 Προσαρμόσιμη ατμόσφαιρα
Όπως αναφέρθηκε προηγουμένως, ο φούρνος με πλάκες σπρώγματος μπορεί να είναι εξοπλισμένος με συστήματα ελέγχου της ατμόσφαιρας στο εσωτερικό του φούρνου.Οι κατασκευαστές μπορούν να επιλέξουν από διάφορα αέρια ή μείγματα αερίων ανάλογα με τις ειδικές απαιτήσεις των ηλεκτρονικών εξαρτημάτων που συγκολλώνται.Για παράδειγμα, κατά τη συγκόλληση ορισμένων ηλεκτρονικών εξαρτημάτων με βάση το μέταλλο, απαιτείται μια ατμόσφαιρα μείωσης για να αποφευχθεί η οξείδωση και να προωθηθούν οι επιθυμητές χημικές αντιδράσεις.Η ικανότητα να ελέγχεται με ακρίβεια η ταχύτητα ροής του αερίου και η σύνθεση του αυξάνει περαιτέρω την ευελιξία του φούρνου, επιτρέποντας τη βελτιστοποίηση της διαδικασίας συγκόλλησης για διάφορους τύπους ηλεκτρονικών εξαρτημάτων.
2.5 Υψηλή παραγωγική ικανότητα
Η συνεχής λειτουργία του κλιβάνου επιπέδου πίεσης το καθιστά εξαιρετικά κατάλληλο για την παραγωγή μεγάλου όγκου.και καθώς μια παρτίδα συστατικών κινείται μέσα από το φούρνοΤο αποτέλεσμα είναι μια υψηλή απόδοση, η οποία είναι απαραίτητη για την κάλυψη των μεγάλων απαιτήσεων της βιομηχανίας ηλεκτρονικών συσκευών.η αυτοματοποιημένη λειτουργία του κλιβάνου μειώνει την ανάγκη χειροκίνητης παρέμβασης, αυξάνοντας περαιτέρω την αποτελεσματικότητα της παραγωγής και μειώνοντας τον κίνδυνο ανθρωπίνων ελαττωμάτων στα συντηρημένα εξαρτήματα.
3Εφαρμογές
3.1 Συσσωρεύσεις κεραμικών συμπυκνωτών
Οι κεραμικοί πυκνωτές χρησιμοποιούνται ευρέως σε ηλεκτρονικά κυκλώματα για την ικανότητά τους να αποθηκεύουν και να απελευθερώνουν ηλεκτρική ενέργεια.Οι κεραμικοί πυκνωτές κατασκευάζονται συνήθως από μείγμα κεραμικών σκόνης και άλλων πρόσθετων υλώνΚατά τη διάρκεια της συγκόλλησης, τα κεραμικά σωματίδια συνδέονται μεταξύ τους, σχηματίζοντας μια πυκνή και ομοιογενή δομή.
Ο ακριβής έλεγχος της θερμοκρασίας του φούρνου με πλάκες ώθησης είναι απαραίτητος για την επίτευξη των επιθυμητών διηλεκτρικών ιδιοτήτων των κεραμικών πυκνωτών.κλπ.Με τον προσεκτικό έλεγχο του προφίλ θερμοκρασίας στο φούρνο,οι κατασκευαστές μπορούν να εξασφαλίσουν ότι οι συγκολλημένοι κεραμικοί πυκνωτές πληρούν αυτές τις απαιτήσειςΓια παράδειγμα, η θερμοκρασία συγκόλλησης για κεραμικούς πυκνωτές X7R είναι συνήθως μεταξύ 1200 και 1300 °C.Το σύστημα θέρμανσης πολλαπλών ζωνών του κλιβάνου επιτρέπει μια αργή και ελεγχόμενη ράμπα θέρμανσης - μέχρι αυτή την θερμοκρασία, ακολουθείται από χρόνο διαμονής στη μέγιστη θερμοκρασία για να εξασφαλιστεί η πλήρης συγκόλληση.Το σταθερό περιβάλλον θέρμανσης και η ομαλή κίνηση της πλάκας αποτρέπουν τυχόν ρωγμές ή παραμόρφωση των πυκνωτών κατά τη διάρκεια της διαδικασίας συγκόλλησης, με αποτέλεσμα προϊόντα υψηλής ποιότητας με σταθερές τιμές χωρητικότητας.
3.2 Συσσωρεύσεις αντιστάσεων
Οι αντίστοιχοι είναι ένα άλλο θεμελιώδες ηλεκτρονικό συστατικό, και το φούρνο πιέσεων παίζει ζωτικό ρόλο στην παραγωγή τους.άνθρακα - ταινίαΣτην περίπτωση των αντίστοιχων με παχύ φιλμ, που χρησιμοποιούνται ευρέως σε υβριδικά μικροκύκλα,η διαδικασία συγκόλλησης σε φούρνο με πλάκες σπρώγματος χρησιμοποιείται για την κάλυψη και την πυκνότητα του υλικού αντίστασης.
Το υλικό του αντίστοιχου, το οποίο είναι συνήθως ένα μείγμα αγωγών σωματιδίων, συνδετικών για το γυαλί και άλλων πρόσθετων υλών, εκτυπώνεται με οθόνη σε κεραμικό υπόστρωμα.Το φούρνο πλάκας ώθησης χρησιμοποιείται στη συνέχεια για τη θέρμανση του υποστρώματος με το έντυπο υλικό αντίστασηςΤο προφίλ θερμοκρασίας στο φούρνο έχει σχεδιαστεί προσεκτικά για να εξατμίζεται πρώτα κάθε διαλύτης στην πάστα αντίστασης και στη συνέχεια να συγκολλούνται τα υπόλοιπα υλικά.Ο ακριβής έλεγχος της θερμοκρασίας εξασφαλίζει ότι τα αγωγικά σωματίδια σχηματίζουν μια σταθερή και ομοιόμορφη αγωγική διαδρομή μέσα στον αντίστασηΗ προσαρμόσιμη ατμόσφαιρα στο φούρνο μπορεί επίσης να χρησιμοποιηθεί για την πρόληψη της οξείδωσης των μεταλλικών αγωγών σωματιδίων κατά τη διάρκεια του συντρίχωσης.Αυτό έχει ως αποτέλεσμα αντίστασης με ακριβείς τιμές αντίστασης και χαμηλή ανοχή, τα οποία είναι απαραίτητα για τα ηλεκτρονικά κυκλώματα υψηλής ακρίβειας.
3.3 Συσσωρεύσεις επαγωγών
Οι επαγωγείς χρησιμοποιούνται σε ηλεκτρονικά κυκλώματα για την αποθήκευση ενέργειας σε μαγνητικό πεδίο.το φούρνο με τις πλάκες σπρώγματος χρησιμοποιείται για συντριβήΟι επαγωγείς φερριτίου κατασκευάζονται πιέζοντας σκόνες φερριτίου στο επιθυμητό σχήμα και στη συνέχεια συντρίβοντάς τις για να αυξήσουν την πυκνότητα και τις μαγνητικές ιδιότητές τους.
Η διαδικασία συγκόλλησης στο φούρνο πλάκας στροφής ελέγχεται προσεκτικά για τη βελτιστοποίηση της μαγνητικής διαπερατότητας και της μαγνητικοποίησης κορεσμού του υλικού φερριτίου.Το προφίλ θερμοκρασίας στο φούρνο έχει σχεδιαστεί για να προάγει την ανάπτυξη μαγνητικών κόκκων εντός της δομής του φερρίτηΤο σύστημα θέρμανσης πολλαπλών ζωνών επιτρέπει έναν ελεγχόμενο κύκλο θέρμανσης και ψύξης, ο οποίος είναι σημαντικός για την επίτευξη των επιθυμητών μαγνητικών ιδιοτήτων.η θερμοκρασία αυξάνεται σταδιακά σε μέγιστη τιμήΣτη συνέχεια, κατά τη διάρκεια της φάσης ψύξηςη θερμοκρασία ελέγχεται προσεκτικά για να αποφεύγεται ο σχηματισμός ανεπιθύμητων φάσεων ή στρες στη δομή του φερριτίουΤο σταθερό περιβάλλον θέρμανσης και η ομαλή κίνηση της πλάκας επιβεβαιώνουν ότι οι επαγωγείς συγκολλούνται ομοιόμορφα, με αποτέλεσμα σταθερές τιμές επαγωγικότητας και υψηλής ποιότητας απόδοση.
3.4 Συσσωμάτωση υποστρωμάτων ολοκληρωμένων κυκλωμάτων
Τα υποστρώματα ολοκληρωμένου κυκλώματος (IC) είναι οι πλατφόρμες στις οποίες τοποθετούνται τα τσιπ IC. Αυτά τα υποστρώματα είναι συνήθως κατασκευασμένα από κεραμικά υλικά, όπως αλουμίνιο ή νιτρικό αλουμίνιο.Το φούρνο με τις πλάκες σπρώγματος χρησιμοποιείται για τη συγκόλληση αυτών των κεραμικών υποστρώσεων για την επίτευξη των απαιτούμενων μηχανικών και ηλεκτρικών ιδιοτήτων.
Κατά τη διάρκεια της διαδικασίας συγκόλλησης, η κεραμική σκόνη σχηματίζεται πρώτα στο επιθυμητό σχήμα, συχνά μέσω διεργασιών όπως η πίεση ή το ένεση.Το φούρνο με τις πλάκες σπρώγματος χρησιμοποιείται στη συνέχεια για τη θέρμανση των πράσινων (μη συγκολλημένων) υποστρώσεωνΟ ακριβής έλεγχος της θερμοκρασίας είναι ζωτικής σημασίας για να διασφαλιστεί ότι το κεραμικό υπόστρωμα έχει ομοιόμορφη πυκνότητα και ομαλή επιφάνεια.Μια ομαλή επιφάνεια είναι απαραίτητη για την ορθή σύνδεση των τσιπ IC στο υπόστρωμαΗ προσαρμόσιμη ατμόσφαιρα στο φούρνο μπορεί να χρησιμοποιηθεί για την πρόληψη της οξείδωσης του κεραμικού υλικού και για τον έλεγχο της χημικής σύνθεσης της επιφάνειας.η υψηλή παραγωγική ικανότητα του κλιβάνου με πλάκες στροφής επιτρέπει την μαζική παραγωγή υποστρώσεων IC, ανταποκρίνονται στις μεγάλες απαιτήσεις της βιομηχανίας ημιαγωγών.
3.5 Συσσωρεύσεις ηλεκτρονικών υλικών συσκευασίας
Τα ηλεκτρονικά υλικά συσκευασίας, όπως οι κεραμικές συσκευασίες ή τα σύνθετα μετάλλων και κεραμικών, συγκολλώνται επίσης με τη χρήση φούρνων με πλάκες ώθησης.παροχή μηχανικής υποστήριξης και ηλεκτρικής μόνωσης.
Στην περίπτωση των κεραμικών συσκευασιών, η διαδικασία συγκόλλησης στο φούρνο με πλάκες στροφής χρησιμοποιείται για την πυκνότητα του κεραμικού υλικού και τη βελτίωση της μηχανικής αντοχής του.Το προφίλ θερμοκρασίας έχει σχεδιαστεί προσεκτικά για να εξασφαλιστεί ότι η συσκευασία έχει τις σωστές διαστάσεις και ανοχές μετά τη συγκόλλησηΓια τις σύνθετες ύλες μετάλλου και κεραμικής, η διαδικασία συγκόλλησης στο φούρνο χρησιμοποιείται για να συνδεθούν μαζί οι μεταλλικές και κεραμικές φάσεις.Η προσαρμόσιμη ατμόσφαιρα μπορεί να χρησιμοποιηθεί για τον έλεγχο των αντιδράσεων μεταξύ του μετάλλου και της κεραμικήςΗ υψηλή παραγωγική ικανότητα του φούρνου με τις πλάκες επιτάχυνσης επιτρέπει την αποτελεσματική παραγωγή μεγάλων ποσοτήτων ηλεκτρονικών υλικών συσκευασίας,που είναι απαραίτητο για την υψηλής παραγωγής ηλεκτρονικών συσκευών.
4Επικαιρότερα ερωτήματα
4.1 Ποιο είναι το τυπικό εύρος θερμοκρασιών για τη συγκόλληση ηλεκτρονικών εξαρτημάτων σε φούρνο με πλάκες στροφής;
Το εύρος θερμοκρασίας ποικίλλει ανάλογα με τον τύπο του ηλεκτρονικού εξαρτήματος και τα υλικά που χρησιμοποιούνται.η θερμοκρασία συγκόλλησης μπορεί να κυμαίνεται από 1000 έως 1300°CΓια ορισμένα μεταλλικά εξαρτήματα ή υλικά με χαμηλότερα σημεία τήξης, η θερμοκρασία ψύξης μπορεί να είναι στην περιοχή των 500 - 900 °C.
4.2 Πώς η ατμόσφαιρα στο φούρνο με τις πλάκες πίεσης επηρεάζει τη διαδικασία συγκόλλησης;
Η ατμόσφαιρα στο φούρνο μπορεί να έχει σημαντική επίδραση στη διαδικασία συγκόλλησης.Τα αέρια μείωσης, όπως το υδρογόνο, μπορούν να χρησιμοποιηθούν για την προώθηση ορισμένων χημικών αντιδράσεωνΗ λανθασμένη ατμόσφαιρα μπορεί να οδηγήσει σε οξείδωση, μόλυνση ή λανθασμένες χημικές αντιδράσεις.που μπορεί να υποβαθμίσει την ποιότητα των συσσωματωμένων συστατικών.
4.3 Μπορεί το φούρνο με πλάκες στροφής να χρησιμοποιείται για την ταυτόχρονη συντριβή διαφόρων τύπων ηλεκτρονικών εξαρτημάτων;
Σε ορισμένες περιπτώσεις, είναι δυνατό να συγκολληθούν ταυτόχρονα διάφοροι τύποι ηλεκτρονικών κατασκευαστικών στοιχείων σε κλίβανο προώθησης πλακών,υπό την προϋπόθεση ότι τα προφίλ θερμοκρασίας συγκόλλησης και οι απαιτήσεις ατμόσφαιρας είναι παρόμοιαΩστόσο, εάν οι απαιτήσεις είναι σημαντικά διαφορετικές, δεν συνιστάται, διότι μπορεί να οδηγήσει σε υπο-βέλτιστα αποτελέσματα συγκόλλησης για έναν ή περισσότερους τύπους συστατικών.
4.4 Πόσο συχνά χρειάζεται συντήρηση το φούρνο με πλάκες ώθησης;
Η συχνότητα συντήρησης ενός κλιβάνου με πλάκες πίεσης εξαρτάται από τη χρήση του.επιθεώρηση της μόνωσης για απώλεια θερμότηταςΕπιπλέον, η βαθμονόμηση του συστήματος ελέγχου της θερμοκρασίας πρέπει να γίνεται περιοδικά,συνήθως κάθε 3 - 6 μήνες, ώστε να εξασφαλίζεται ακριβής ανίχνευση της θερμοκρασίας.
4.5 Ποιοι είναι οι κύριοι παράγοντες που μπορούν να επηρεάσουν την ποιότητα των συσσωματωμένων ηλεκτρονικών εξαρτημάτων σε φούρνο με πλάκες στροφής;
Οι κύριοι παράγοντες περιλαμβάνουν την ακρίβεια της θερμοκρασίας, την ομοιομορφία της θερμοκρασίας μέσα στο φούρνο, τη σταθερότητα της κίνησης της πλάκας ώθησης, τη σύνθεση και το ρυθμό ροής της ατμόσφαιρας μέσα στο φούρνο,και την ποιότητα των πρώτων υλώνΟποιαδήποτε απόκλιση αυτών των παραγόντων μπορεί να οδηγήσει σε ελαττώματα στα συντηρημένα συστατικά, όπως ασυμβίβαστες ιδιότητες, ρωγμές ή εσφαλμένη χημική σύνθεση.
